一、管殼式換熱器

管式換熱器由許多管子組成管束，管束構成換熱器的傳熱面。又被稱為列管式換熱器。換熱器的管子固定在管板上，而管板又與外殼聯接在一起。為了改善換熱器的傳熱情況，會增加流體在管外空間的流速，在筒體內間隔安裝了許多折流板。換熱器的殼體和兩側管箱上開有流體的進出口，有時還在其上裝設有檢查孔，為安置儀表用的接口管、排液孔和排氣孔等。在換熱器中，一種流體從一側管箱(稱為前管箱)流進管子里，經另一側管箱(稱為后管箱)流出(對奇數單管程換熱器)，或繞過管箱，流回進口側前管箱流出(對偶數單管程換熱器)，這條路徑稱為管程。另一種流體從筒體上的連接管進出換熱器殼體，流經管束外，這條路徑稱為殼程。

管殼式換熱器是把管子與管板連接，再用殼體固定。根據其不同的連接與固定方式又可分為固定管板式、釜式浮頭式、U型管式、滑動管板式、填料函式等。

二、套管換熱器

套管換熱器由直徑不同的兩根標準管組成的同心套管為基體，內管用U形彎頭連接，外套管直管連接，整個蛇形套管固定在支架上，套管換熱器每一段直套管簡稱為一程，冷、熱流體分別流過內管和環形通道，并在其中實現熱交換。如內管通過需加熱的天然氣，外管通過蒸汽，它在結構上很有利于形成完全的逆流方式傳熱。
   外管與內管的連接有可拆和不可拆兩種方式。為了使內外管之間的環形空間即蒸汽通道能進行清洗、檢修，以及防止內外管之間由于溫差所引起的熱應力，常使內外管之間的連接一端采用不拆式，另一端采用可拆式。

三、水套護

水套爐是天然氣輸氣系統中應用廣泛的專用設備，特點是品種多、配置多樣，結構緊湊、功能齊全、適用范圍廣，是比較理想的加熱設備。水套爐的傳熱介質的一般是水，，水套爐是由簡體、煙火管、氣盤管和其他附件組成。氣盤管和進出筒體處用盤根密封，松緊由填料壓蓋調節。水套爐通過水箱給爐內加水，水套爐爐內壓力(殼程壓力)為常壓。水套爐筒體上焊有溫度計插孔，裝有水位計，以控制水套爐運行。水套爐筒體靠鞍式支座支撐，筒體上敷設耐火材料保溫。

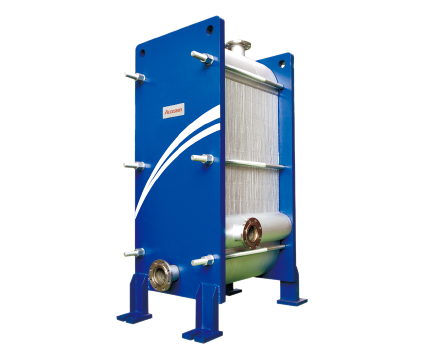

四、板式換熱器
   板式換熱器包括板片式、板翅式和螺旋板式三種結構，其中應用最廣的是板片式換熱器，通常簡稱為板式換熱器。
   板式換熱器如果是以板作為間壁，則稱為板片式換熱器，在這種換熱器中，由于流體沿板流動的換熱系數小，通常在板上加翅板或設法使流體作螺旋狀運動來強化傳熱，這樣構成的換熱器稱為板翅式換熱器或螺旋板式換熱器。還有一些板式換熱器的間壁被壓制成波紋狀，也同樣能強化傳熱，一般情況下，我們見到的就是這四種類型的換熱器。
